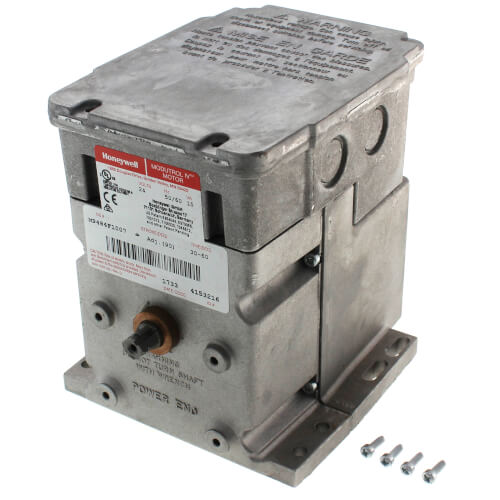

Modutrol Honeywell Mod M9184F1034

Usualmente se despacha en 1 o 2 semanas en Miami

Descripción

Motores Modutrol IV Serie 90 Motores de control proporcional modulantes sin retorno por resorte utilizados con controladores que proporcionan una salida Serie 90 para operar amortiguadores o válvulas.

Características:

La caja de conexiones integral proporciona protección climática NEMA 3 si el motor se monta en posición vertical.
El motor y los circuitos funcionan con 24 Vca.
Los terminales de conexión rápida son estándar; hay disponible un adaptador de terminal de tornillo.
Está disponible un soporte adaptador para adaptar la altura del eje de motores más antiguos.
Los motores tienen una carrera ajustable en campo (90 a 160 grados).
Los interruptores auxiliares integrales están disponibles montados en fábrica o se pueden agregar en campo.
Todos los modelos tienen ejes dobles (ranurados y roscados en ambos extremos).
Todos los modelos tienen levas de interruptor auxiliar.
Par fijo en todo el rango de tensión.

• Tipo de aplicación: Eléctrica
• Modo a prueba de fallos: retorno sin resorte
• Señal de control: Proporcional, 135 ohmios
• Comentarios: no
• Eje del motor: Eje de doble extremo
• Carrera: Ajustable; 90 a 160 grados, simétrico
• Clasificación de torsión (lb-pulg.): 150 lb-pulg.
• Interruptores auxiliares externos disponibles: Sí
• Frecuencia: 50 Hz, 60 Hz
• Consumo de energía en conducción (VA): 15 VA
• Conexiones eléctricas: terminales de conexión rápida
• Dimensiones del eje (pulg.): .375 pulg.
• Forma del eje: Cuadrado
• Montaje: con pies
• Dimensiones: 6 7/16 pulgadas de alto x 5 1/2 pulgadas de ancho x 8 3/4 pulgadas de profundidad
• Rango de temperatura: -40 a 150 F
• Carga de peso muerto en el eje (cualquier extremo) (lb): 200 lbs
• Carga de peso muerto en el eje (combinada en ambos ejes) (lb): 300 lbs
• Tiempo nominal (seg): 30-60 seg
• Rotación del eje (al aumentar la señal de control): en el sentido de las agujas del reloj (visto desde el extremo de potencia) (normalmente cerrado)
• Clasificaciones de interruptores auxiliares AFL - 120 V CA: 7,2 A
• Clasificaciones de interruptores auxiliares AFL - 240 V CA: 3,6 A
• Clasificaciones de interruptores auxiliares ALR- 120 V CA: 43,2 A
• Clasificaciones de interruptores auxiliares ALR- 240 V CA: 21,6 A
